原子设计理论

一、什么是原子设计理论?

在化学中,所有的物体都是由原子构成,原子组合构成分子,分子组合构成有机物,最终形成了宇宙万物。

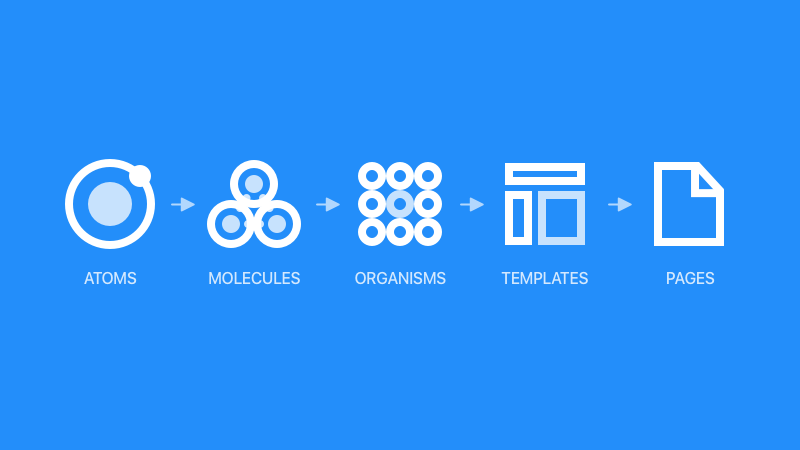

2013 年前端工程师 Brad Forst 将此理论运用在界面设计中,形成一套设计系统,包含 5 个层面:原子分子组织模板页面

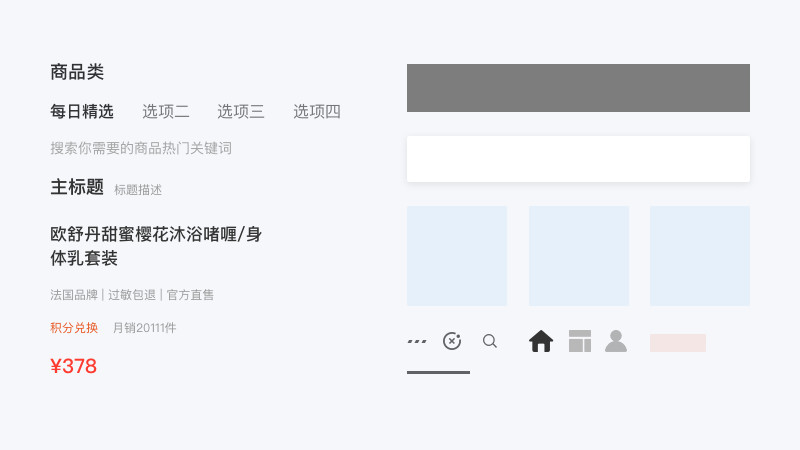

1. 原子

原子是最基本和最小颗粒度的单位,在界面中以「元素」的形式存在,例如:颜色、文字、图标、分割线等。

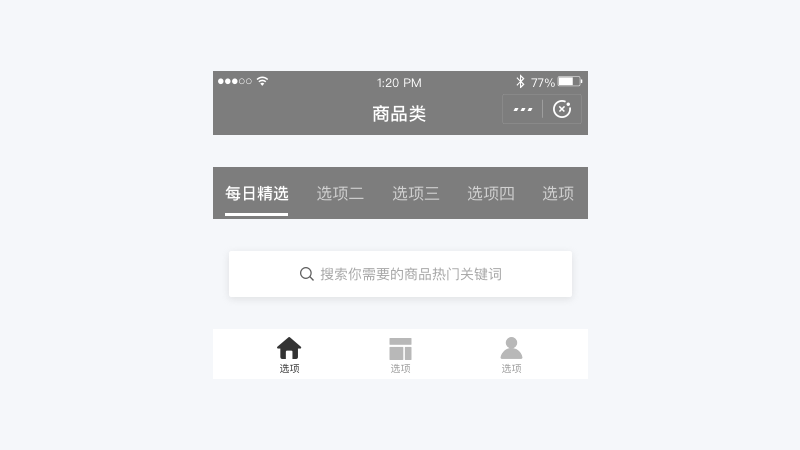

2. 分子

原子排列组合构成了分子,在界面中多以「组件」的形式存在,例如:导航栏、标签栏、搜索框、按钮、弹窗等。

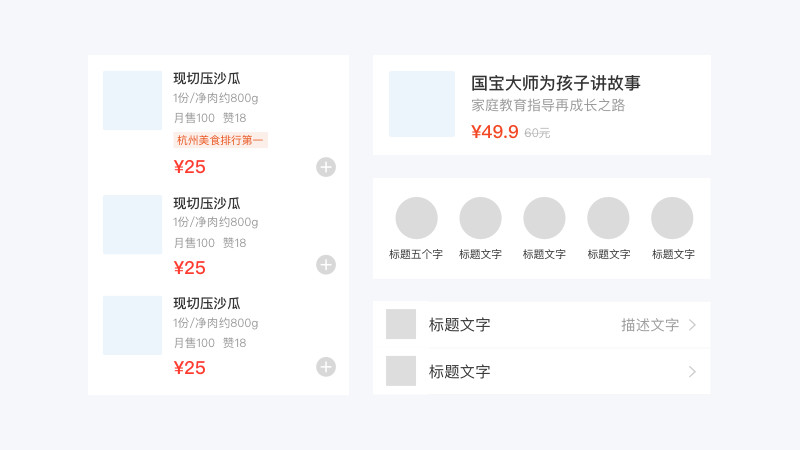

3. 组织

原子、分子排列组合构成了组织,在界面中多以「模块」的形式存在,例如:商品列表、内容卡片、入口模块、瀑布流图等。

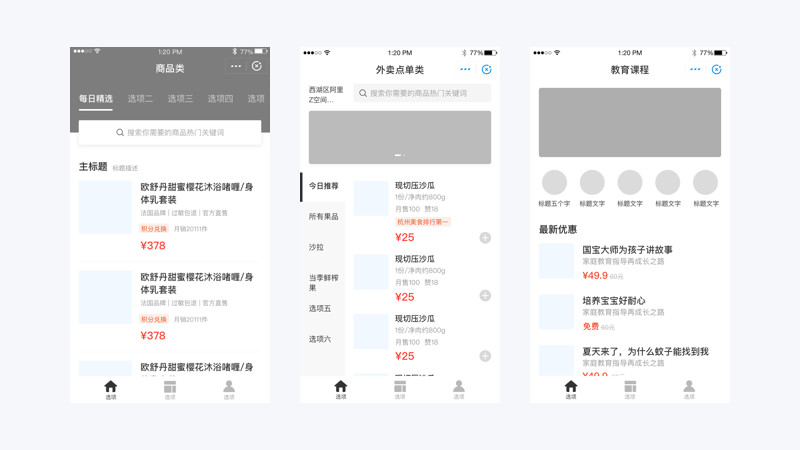

4. 模板

原子、分子、组织排列组合构成了模板,在界面中也称为「原型图」,例如:电商展示原型、外卖点单原型、店铺详情原型、商户管理原型等。

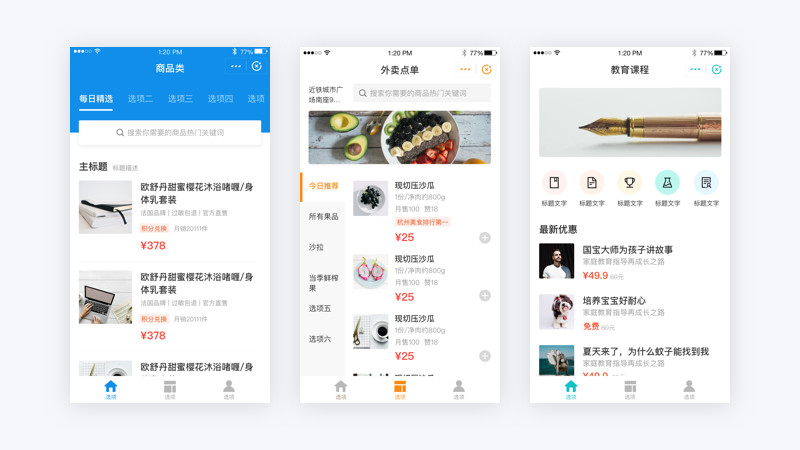

5. 页面

模板填充了真实的内容(图片、文字等)后形成页面,也就是常说的「视觉稿」,例如:商品列表页、外卖点单页、教育课程页、资讯管理页等。



二、为什么要以原子理论作为指导?

1. 一致

原子设计理论以上文 5 个层面为基础,从原子到页面的构建过程中,充分发挥了设计元素的可复用性,避免重复生产,体现了一致性的设计原则

2. 清晰

原子设计理论从抽象到具象、由局部到整体,层级分明,为设计师构建组件库提供了清晰的方法论指导,同时帮助团队成员更好地理解设计体系的价值。

3. 高效

随着产品的不断迭代,以原子设计理论指导完成的设计体系,将会更加高效便捷地适应新的变化,你只需轻轻改变某些原子、分子的属性或组合方式,便会迎来整个体系的同步更新,易于扩展和维护

4. 沟通顺畅

原子设计理论不仅方便设计师思考页面的整体性和统一性,也能让前端工程师和产品经理,清楚地了解产品框架层和表现层的逻辑结构,降低不必要的沟通和修改成本



三、以原子理论为依据构建的设计体系

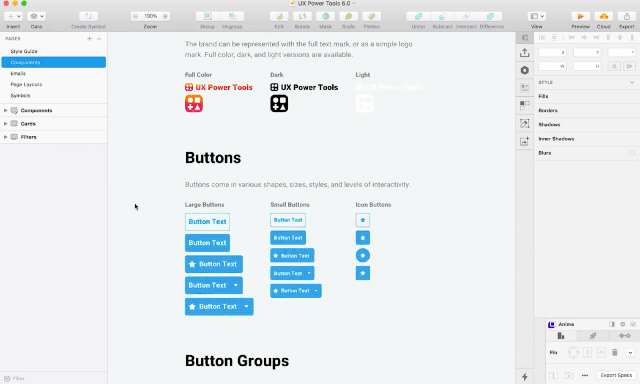

1. UX Power Tools

UX Power Tools 提供了构建产品和应用程序所需的基本元素,包含了网页端和移动端,均可响应原子级别的操作。除了基础元素,这套体系还添加了各种常见的设计模式、工作流程和模板,让设计师能专注于做更重要的事。

官网:https://www.uxpower.tools

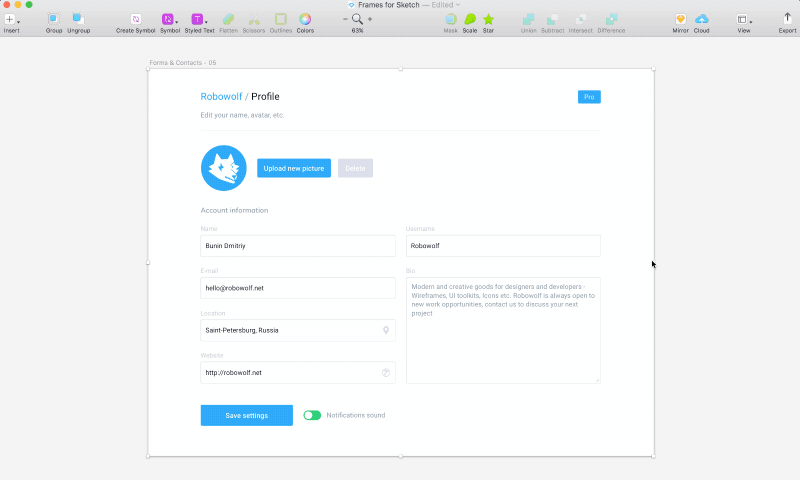

2. Frames

Frames 使用了精致的组件和先进技术,并结合 Sketch 构建了强大的 Web ,同样能满足修改原子,全局同步更新的功能,支持响应式布局。提供了近百个网页模板,可以非常迅速地完成效果图制作。

官网:http://framesforsketch.com

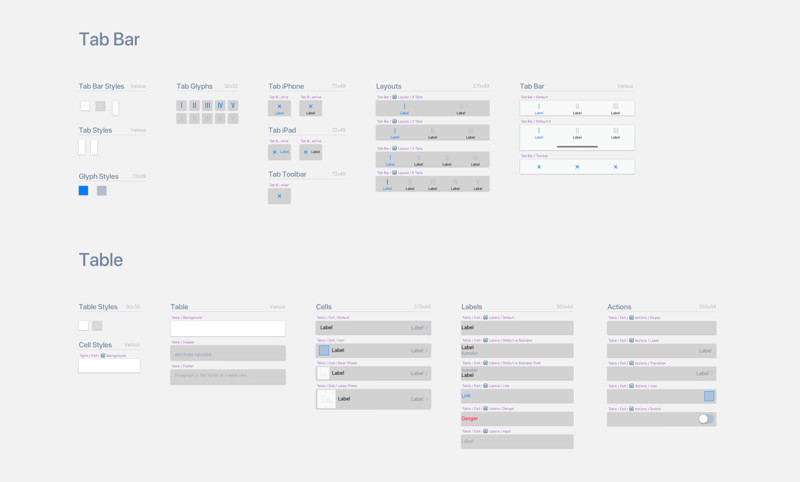

3. iOS Blueprint

Blueprint 是一款专注于 iOS 应用的响应式设计系统,包括嵌套符号、样式和文本图层,可根据需求轻松进行扩展。除了基本的 Library 功能外,它还提供了一些通用模板,比如登录、注册页等,开箱即用。

官网:https://blueprint.rojcyk.com

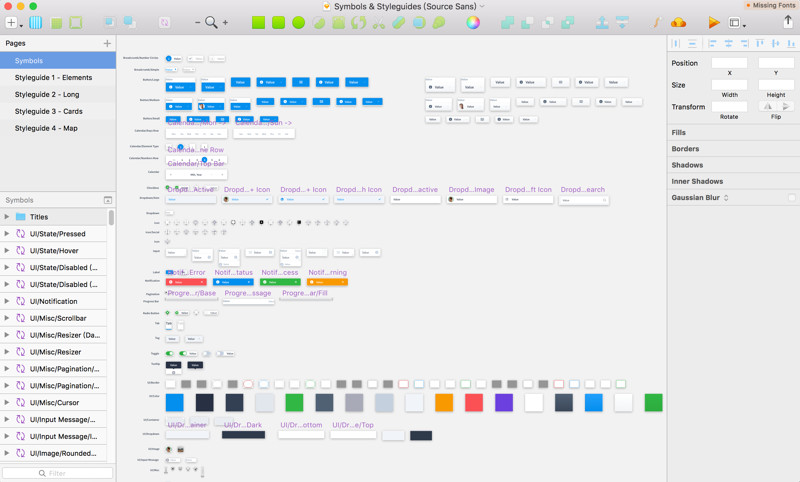

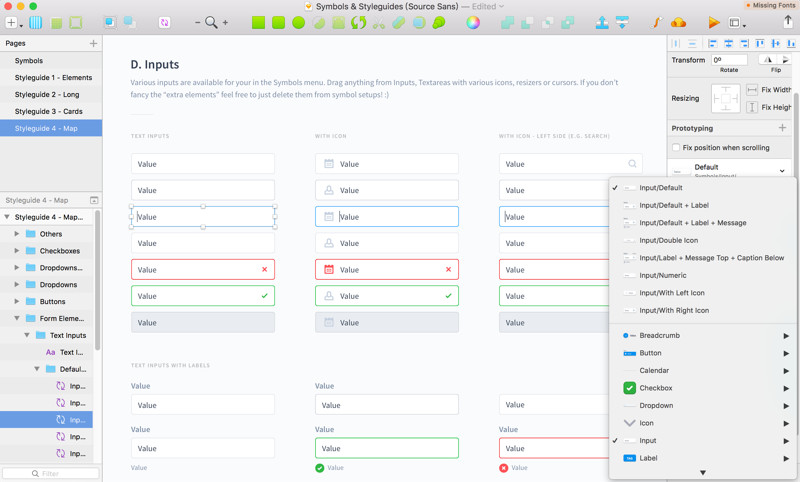

4. Nested Symbols

这是一套免费的设计系统,它将按钮、输入框、下拉菜单、通知等控件,都制作成了嵌套符号,方便自定义和编辑。系统中的所有元素,都是作者从他在 UI8.net 上排名第一的畅销产品 Dashboard UI Kit 中挑选出来的。

官网:https://janlosert.com



四、如何运用原子理论创建自己的组件库?

原子设计理论最大的价值,就是为设计体系/组件库的构建提供思路和方法,如果你不满足于市场上现有的设计系统,我们还可以自己创建。下文我会简单介绍如何使用 Sketch Library 功能实现组件库的创建。

Sketch Library 功能简介

一个 Library 本质上就是一个 Sketch 文件,当你编辑了 Library 中的 Symbol,那么调用了该 Library 的其他 Sketch 文件便会收到更新提示,你可以对变更进行预览、对比和确认,使这些 Sketch 文件中所调用的 Symbol 自动更新到最新版

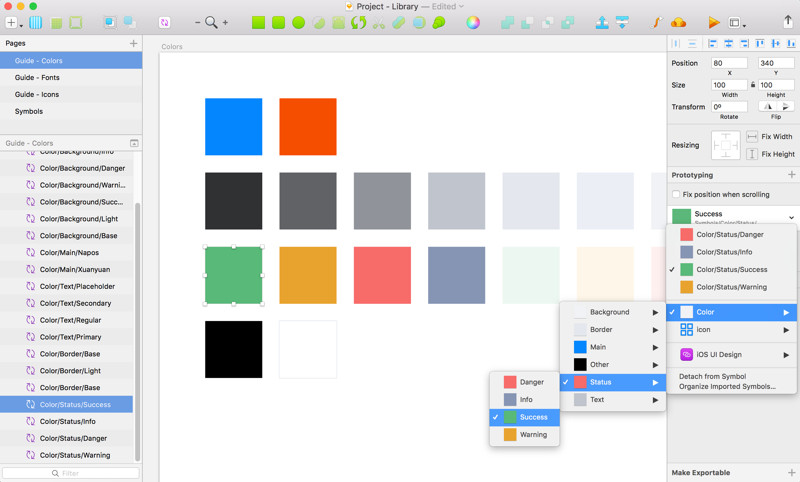

第一步:定义 Colors

新建一个 Sketch 文件,将 Pages 命名为 Guide – Colors,用于定义颜色样式。

将颜色添加 Main、Text、Status 等一级分类,例如:Color/Status;再添加二级分类,例如:Color/Status/Success 等,命名需使用 / 符号区分层级结构。定义好颜色和命名后,将每个颜色转换成 Symbol,便可统一调用。

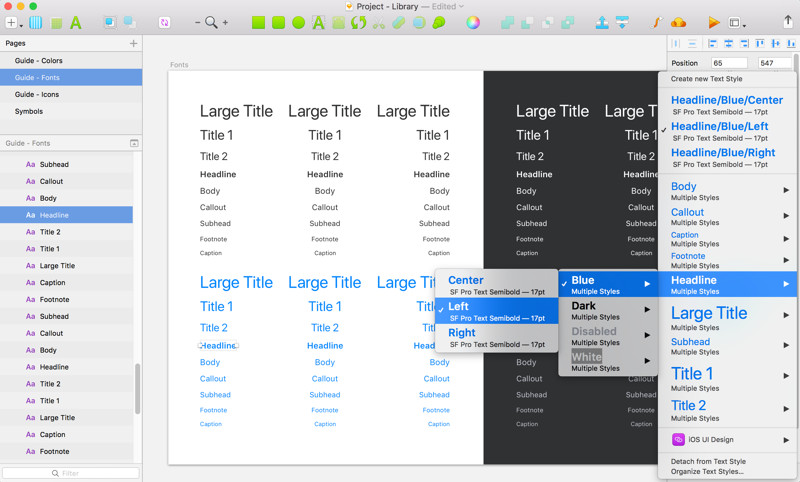

第二步:定义 Fonts

添加一个 Pages 并命名为 Guide – Fonts,用于定义文字样式。

根据设计规范,将不同字号的文字样式逐一罗列出来,例如:Large Title、Title 1、Body 等,按照 样式名称/颜色/对齐方式 的层级结构,将文字赋予 Text Style,例如:Body/Blue/Left 等,可使用 Rename it 插件批量命名。重复这个操作,直到整理出所有的字体样式。

利用 Sketch Styles Generator 插件 生成文本样式库,再使用 Shared Text Styles 插件 导出 .json 文件,从不同的 Sketch 文件中导入 .json 文件,便能实现共享文本样式库了。

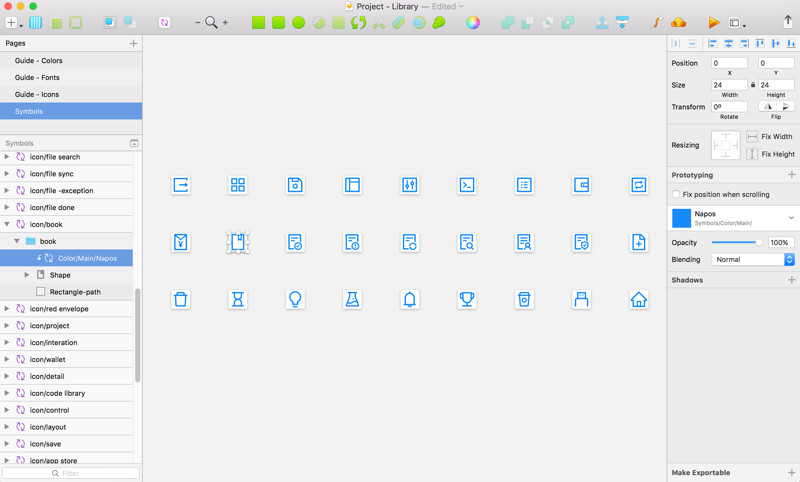

第三步:定义 Icons

添加一个 Pages 并命名为 Guide – Icons,用于定义图标。

将图标放置在 24*24px 的安全框内,从定义好的颜色系统中选择合适的 Symbol,调整到相同的尺寸后覆盖在图标之上,再把图标设置成 Mask 蒙版,便能获取到颜色了。这种 Symbol 嵌套的方式,有利于颜色的同步更新。

将图标转换成 Symbol,在属性面板中锁定 Size,并把 Resizing 设为上下左右同时吸附,以确保图标在使用时可以等比缩放。重复这个步骤,直到整理出所有的图标 Symbol。

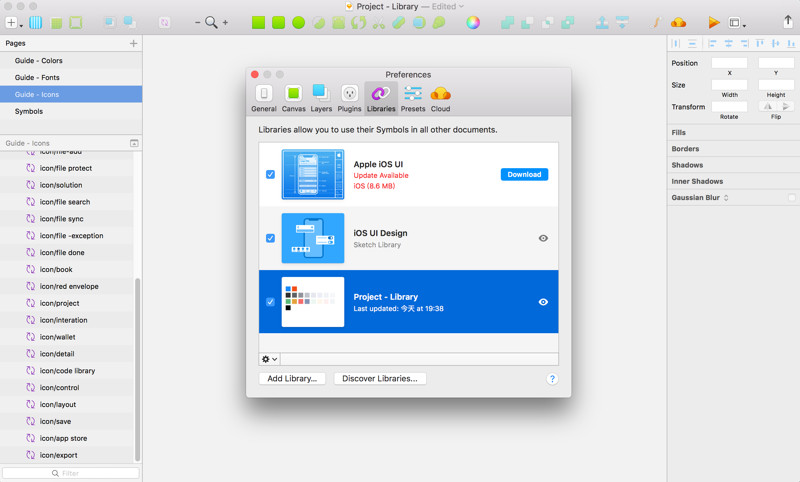

第四步:加入 Library

使用快捷键「cmd+, 」打开 Preferences 面板,选择「Libraries」标签,点击「Add Library」按钮添加刚才的 Sketch 文件,完成后就可以从其他的 Sketch 文件中,对此库里的元素进行调用了。

当你编辑了 Library 中的 Symbol,那么调用了该 Library 的其他 Sketch 文件便会收到更新提示:Library Update Available(Sketch 工具栏右上角),点击后可以对变更进行预览、对比和确认,从而自动更新到最新版。



第五步:定义其他 Elements

根据以上对原子的定义和命名方式,依次完成对其他原子、分子和组织的定义,整个过程通过 Symbol 的不断嵌套,最终实现 Library 体系的创建。



五、辩证地看待原子设计理论

在哲学中,真理分为绝对真理和相对真理,绝对真理是不受任何限制的广义的道理;相对真理是在特定条件下成立的有局限性的道理。原子设计理论就是一种相对真理

1. 适合用工程师思维

原子设计理论更偏向于工程师的思路和逻辑,遵守层级结构思维;而大部分设计师对组件库的构建和使用,偏向线性结构或自然结构思维,他们更希望快速发现、理解和调用组件,而非一层一层地按照层级结构选择组件。

2. 适合制定基础组件

某些时候,我们以原子设计理论规划构建组件库时,会发现对组件的级别和复杂度有一定的要求。相对于复杂多变的“业务型组件”,高频复用的“基础型组件”会显得更加稳定,适合封装成通用组件纳入设计体系。

3. 适合灵活运用理论

原子设计理论是一种相对真理,需要根据团队、项目的实际情况灵活运用,切勿生搬硬套。比如:既要保证组件的效率和一致,也要兼顾设计师的使用习惯;既要规范化常用组件的使用,也要考虑非常用组件的存在等等。



小结

  • 原子设计理论包含 5 个层面:原子、分子、组织、模板、页面;
  • 原子设计体系的优点:一致、清晰、高效、沟通顺利;
  • 你可以使用已有的设计体系搭建产品,也可以根据项目需要,自己创建;
  • 创建 Library 组件库过程中,注意元素的命名逻辑以及 Symbol 的嵌套;
  • 根据实际情况灵活运用原子设计理论,切勿生搬硬套。
